Когенерационные установки — это энергетические комплексы, которые одновременно вырабатывают электрическую и тепловую энергию в рамках единого технологического процесса. Такие решения применяются на объектах, где важны собственная генерация электроэнергии, эффективное использование вырабатываемого тепла и снижение зависимости от внешнего энергоснабжения.
В отличие от обычной котельной, когенерационная установка не только обеспечивает объект теплом для отопления, горячего водоснабжения или технологических процессов, но и позволяет частично или полностью покрывать его потребность в электроэнергии — в зависимости от мощности установки и режима её работы.
Когенерация наиболее целесообразна на объектах с одновременным и регулярным потреблением электрической и тепловой энергии, где важны энергоэффективность, надёжность и гибкость работы энергетической системы.

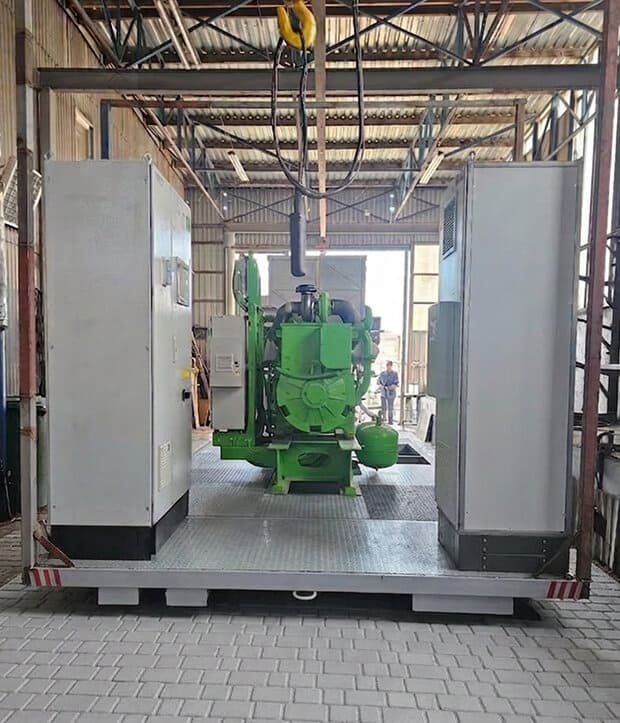

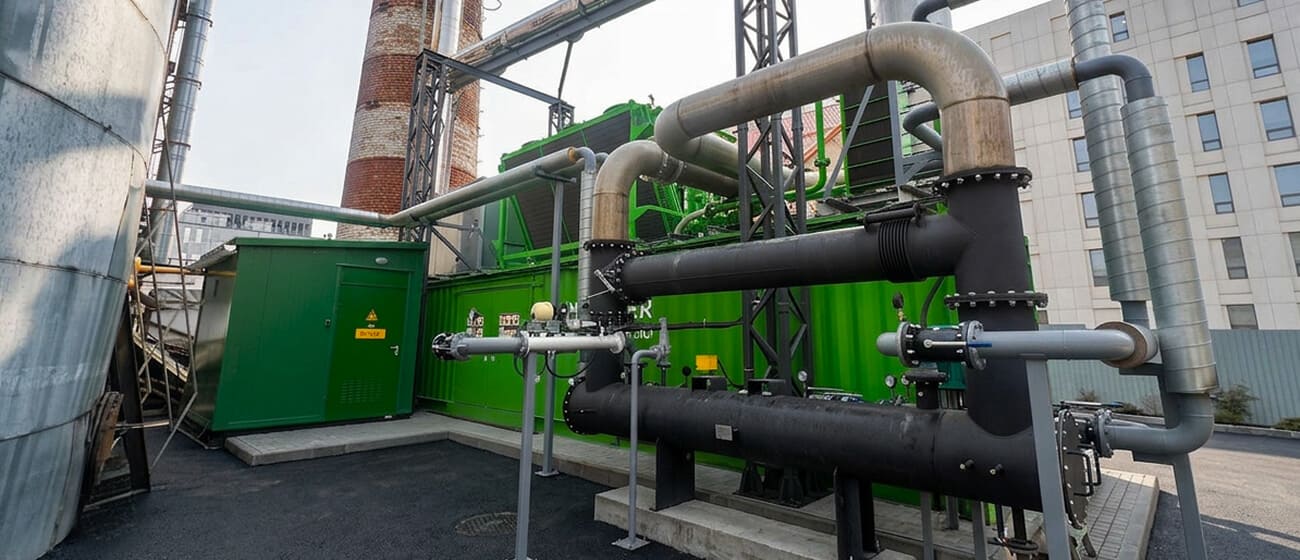

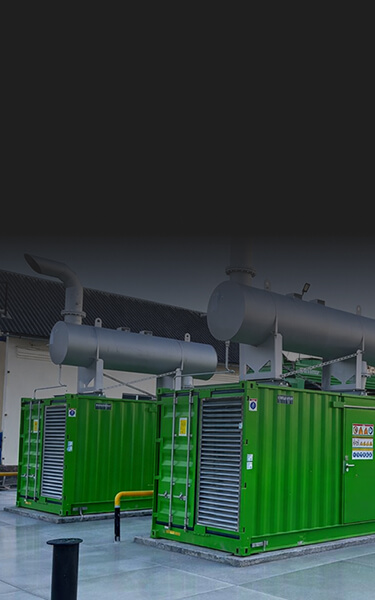

В зависимости от потребностей объекта когенерационная установка может быть стационарной, отдельно стоящей, блочно-модульной или контейнерной.
Конфигурация оборудования подбирается индивидуально с учётом электрической и тепловой нагрузки, вида топлива, режима работы, требований к синхронизации с электрической сетью, автоматизации и возможного дальнейшего расширения объекта.
К наиболее распространённым технологиям когенерации относятся газопоршневые, газотурбинные и паротурбинные установки. Конкретная технология и формат исполнения определяются в соответствии с параметрами объекта, доступным видом топлива и необходимым соотношением электрической и тепловой мощности.
Когенерационные установки являются эффективным решением для объектов, где требуются одновременно электроэнергия и тепло.
Благодаря одновременному производству двух видов энергии в рамках одного процесса такие системы позволяют более эффективно использовать топливо, уменьшать энергетические потери и повышать общую эффективность энергообеспечения объекта.
Когенерационная установка позволяет получать электрическую и тепловую энергию в пределах одного технологического процесса.
Это особенно целесообразно для объектов с постоянной или прогнозируемой электрической и тепловой нагрузкой.
Когенерация позволяет полезно использовать тепло, которое в традиционных системах генерации часто теряется.
Благодаря этому увеличивается общая эффективность работы энергетического комплекса.
Собственная генерация электроэнергии и тепла повышает надежность работы объекта и обеспечивает больший контроль над энергопотреблением.
Это особенно важно для промышленных, коммерческих и инфраструктурных объектов.
Когенерационные установки могут быть газопоршневыми, газотурбинными, паротурбинными, а также модульными или контейнерными.
Это позволяет подобрать решение с учетом нагрузки, площадки и сроков реализации.
В зависимости от технологии и технического задания когенерационные установки могут работать на природном газе, биогазе и других газообразных видах топлива.
Это позволяет адаптировать решение к конкретным условиям объекта.
Когенерация применяется на промышленных предприятиях, в больницах, гостиницах, бизнес-центрах, кампусах, на биогазовых объектах и в энергоцентрах.
Лучше всего такие системы работают там, где потребление электроэнергии и тепла происходит одновременно.
Когенерационные установки целесообразно использовать на объектах, где имеется одновременное и достаточно стабильное потребление электроэнергии и тепла. Сочетание этих двух нагрузок является одним из главных факторов эффективной работы когенерационной установки. Конкретный формат размещения и подключения определяется индивидуально – с учетом типа здания, вида топлива, режима работы, требований к подключению к сети и действующих нормативов.
Пищевые и перерабатывающие производства
Отели и апарт-комплексы
Больницы и медицинские комплексы
Производственные предприятия
Офисные центры и многофункциональные комплексы
Университетские кампусы и большие объекты с централизованным теплоснабжением
Аграрные и биогазовые комплексы
Очистные сооружения и другие инфраструктурные объекты
Объекты с потребностью в электроэнергии, тепле или технологическом паре
Энергоцентры и системы централизованного теплоснабжения
Наиболее распространённый вариант для модульных когенерационных решений средней мощности. Хорошо подходит для объектов со стабильным потреблением электроэнергии и тепла, где важны гибкость, модульность и относительно быстрый ввод в эксплуатацию.
Целесообразны для проектов большей мощности и объектов, где необходимо одновременно получать электроэнергию и значительный объём тепла. Такие установки часто применяются на промышленных объектах, в энергоцентрах и крупных инженерных комплексах.
Используются преимущественно на промышленных объектах с котельным или парогенерирующим оборудованием, где пар высокого давления сначала используется для производства электроэнергии в паровой турбине, а затем — для технологических процессов или теплоснабжения. Такие решения особенно эффективны на крупных предприятиях со стабильным потреблением пара и тепловой энергии.
Подходят для установок небольшой мощности и специализированных задач, где важны компактность, модульная конструкция и стабильная работа оборудования. Такие решения целесообразно рассматривать для отдельных коммерческих и инфраструктурных объектов.
Специализированные установки, предназначенные для производства электроэнергии из низкопотенциального или утилизационного тепла, в том числе тепла, полученного в результате сжигания биомассы. Их применение целесообразно при наличии стабильного источника тепловой энергии с соответствующими температурными параметрами и надлежащего технико-экономического обоснования.

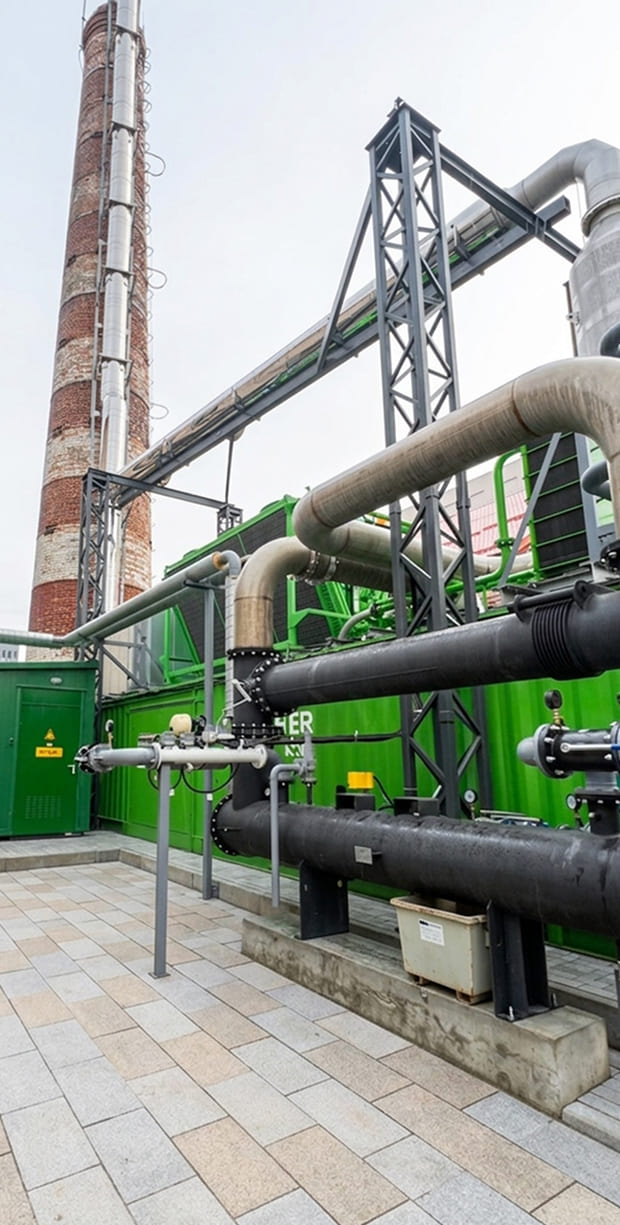

Что входит в состав когенерационной установкиСостав оборудования зависит от типа установки, мощности, вида топлива, режима работы и технического задания. В базовой комплектации когенерационная установка может включать:
При необходимости в состав решения могут входить буферные емкости, абсорбционные холодильные машины для тригенерации, резервные источники тепла, шкафы автоматики, системы погодозависимого регулирования, а также интеграция в общую систему диспетчеризации объекта. |  |
01 Система автоматического управления и защитыКонтроль параметров в реальном времениНепрерывное отслеживание электрических и тепловых показателей, а также параметров работы основного агрегата и вспомогательных систем. Многоуровневая защита оборудованияСистема может обеспечивать предупреждение, автоматическую разгрузку или аварийную остановку установки при выходе ключевых параметров за допустимые пределы. Контроль топливной системы и параметров горенияВ проекте могут быть предусмотрены решения для контроля стабильности работы двигателя и соответствия экологическим требованиям. 02 Синхронизация и управление нагрузкойСинхронизация с электросетьюСистема управления обеспечивает корректное подключение установки к сети и контроль работы в параллельном режиме. Работа в разных режимахВ зависимости от конфигурации установка может работать параллельно с сетью, в автономном режиме или покрывать пиковые нагрузки. Динамическое управление нагрузкойАвтоматика позволяет согласовывать работу с текущей потребностью объекта в электроэнергии и тепле, а также поддерживать стабильность внутренней сети. 03 Мониторинг и диспетчеризацияДистанционный мониторинг и доступ к параметрам работыДля отдельных решений могут быть предусмотрены веб-панели, удаленный доступ и сервисный мониторинг установки. Передача событий и аварийных сообщенийСистема может передавать тревожные сигналы, предупреждения и эксплуатационные сообщения в диспетчерскую или сервисную службу. Архивирование и аналитикаСохранение истории параметров и событий упрощает анализ эффективности, сервисное обслуживание и планирование работ. Для отдельных систем доступны функции прогнозного обслуживания. Интеграция в BMS/SCADAКогенерационная установка может интегрироваться в общую систему диспетчеризации объекта. Конкретные протоколы и метод интеграции определяются проектом и выбранной системой автоматизации. | Современная когенерационная установка – это высокоавтоматизированный энергетический комплекс, в котором система управления отвечает за стабильность параметров работы, защиту оборудования, синхронизацию с электросетью и высокую топливную эффективность. Уровень автоматизации, дистанционного доступа и аналитики определяется конфигурацией конкретного решения.  |
| Параметр | Варианты исполнения |
|---|---|
Тепловая мощность
|
Определяется типом основной технологии, конфигурацией установки и схемой утилизации тепла. |
Тип топлива
|
Природный газ, биогаз, сжиженный газ (LPG) и другие виды газообразного топлива — в зависимости от технического задания, качества топлива и характеристик оборудования. Для отдельных решений возможны водородные примеси. |
Варианты исполнения
|
Стационарное, блочно-модульное или контейнерное. |
Режимы работы
|
Работа параллельно с сетью, в автономном, резервном или комбинированном режиме — в зависимости от конфигурации системы и требований объекта. |
Комплектация «под ключ»
|
От топливной системы и основного агрегата до систем утилизации тепла, автоматики, узлов учёта и дымоотведения. |
Электрическая мощность
|
От малых модульных решений до промышленных установок большой мощности; подбирается индивидуально под профиль потребления объекта. |
Теплоноситель
|
Горячая вода, технологический теплоноситель или пар — в зависимости от назначения установки и требований объекта. |
Электрический КПД
|
Зависит от типа установки, её мощности и режима нагрузки. |
Общая эффективность
|
При правильном подборе и полном использовании тепловой энергии когенерация может обеспечивать высокий суммарный коэффициент использования топлива; для многих решений ориентиром является около 65–80%, а для отдельных конфигураций — до 90 %. |
Уровень шума
|
Определяется типом установки, мощностью и форматом исполнения. При необходимости предусматриваются шумозащитные кожухи или контейнерное исполнение. |
Ресурс и сервисные интервалы
|
Зависят от типа установки, производителя, режима работы и регламента технического обслуживания. |
Экологические показатели
|
Определяются технологией, типом топлива, системой очистки и требованиями к выбросам для конкретного объекта. |
Цифровая инфраструктура
|
Дистанционный мониторинг, архивирование параметров и интеграция в систему диспетчеризации объекта — в зависимости от уровня автоматизации. |
Мы предлагаем не просто оборудование, а комплексное инженерное решение – от проектной проработки до ввода в эксплуатацию.
Каждая когенерационная установка подбирается индивидуально с учетом профиля потребления электроэнергии и тепла, вида топлива, режима работы, инженерной инфраструктуры объекта, требований к синхронизации, автоматизации и дальнейшему развитию системы.
Индивидуальный подбор под объект
Комплексная реализация под ключ
Современное энергоэффективное оборудование
Автоматизация, синхронизация и диспетчеризация
Модульные и контейнерные решения
Монтаж, пусконаладочные работы, ввод в эксплуатацию и сервисное обслуживание
Или звоните +38 (097) 978 70 02
Когенерация — это одновременное производство электрической и тепловой энергии в одном процессе. Когенерационная установка — оборудование для такого производства либо для использования сбросного энергетического потенциала.
Двигатель или турбина приводит генератор, а тепло выхлопных газов и системы охлаждения утилизируется для отопления, горячего водоснабжения, производства пара или технологических нужд. Проектом могут быть предусмотрены и другие циклы.
Обычно это двигатель или турбина, генератор, топливная система, теплоутилизаторы, система охлаждения и дымоотведения, насосы, автоматика и защиты, система синхронизации, силовое электрооборудование, учёт и шумозащита.
Универсально лучшего варианта нет: газопоршневые установки удобнее при меньших и переменных нагрузках, газотурбинные — при продолжительной работе и потребности в высокотемпературном тепле. Выбор подтверждают технико-экономическим расчётом.
Установка мощностью 100 кВт целесообразна при длительной одновременной потребности в электроэнергии и вырабатываемом тепле. Мощность подбирают по почасовым годовым профилям потребления, минимальной нагрузке объекта и условиям подключения, а не по пиковому значению.
На природном газе, подготовленном биогазе, биометане, сжиженном газе (LPG) и других видах топлива, разрешённых производителем для конкретной технологии. Возможно также использование сбросного энергетического потенциала.
Высокоэффективная установка обеспечивает экономию первичной энергии не менее 10 % для установок, не относящихся к малым или микроустановкам, и более 0 % — для малых и микроустановок. Квалифицированная установка добровольно прошла бесплатную квалификацию в Госэнергоэффективности Украины.
Отдельная лицензия на эксплуатацию самой когенерационной установки не требуется. В зависимости от проекта оформляют документы на строительство и ввод в эксплуатацию, подключение к сетям, выбросы и оборудование повышенной опасности. Лицензия может потребоваться для производства или продажи электрической либо тепловой энергии; для обеспечения собственных нужд она, как правило, не нужна.
От электрической и тепловой мощности, технологии, топлива, объёма теплоутилизации, условий подключения, автоматики, шумозащиты и строительных работ. Для подготовки предложения нужны почасовые профили потребления и данные о топливе, сетях и площадке.
При стабильной одновременной потребности в электроэнергии и тепле окупаемость зависит от стоимости топлива и сетевой электроэнергии, полноты использования тепла, КПД, расходов на сервис и подключение, а также от условий финансирования и доходов от продажи энергии.
Промышленные когенерационные установки одновременно производят электрическую энергию и полезное тепло в рамках единого энергетического комплекса. Полученную тепловую энергию можно направить на отопление, горячее водоснабжение или технологические процессы. Когенерация наиболее целесообразна для объектов со стабильной одновременной потребностью в электрической и тепловой энергии. Конфигурацию подбирают с учётом режима работы конкретного объекта. Teploformat Engineering выполняет проектирование когенерационных установок, комплектацию, монтаж, подключение, пусконаладочные работы и ввод в эксплуатацию.
В газопоршневой или газотурбинной установке двигатель или турбина приводит в действие электрогенератор. Тепло от системы охлаждения и выхлопных газов не теряется: система утилизации тепла отбирает его и через теплообменное оборудование передаёт потребителям.
Утилизированное тепло может использоваться для отопления, ГВС, нагрева технологической воды или производства пара. Автоматика согласовывает электрическую и тепловую нагрузки, управляет вспомогательным оборудованием и синхронизирует установку с сетью. Электрическая, тепловая и общая эффективность зависят от технологии, мощности, режима работы и фактического использования полученного тепла.
Основанием для выбора когенерационного решения является не только высокое электропотребление, но и совпадение электрической и тепловой нагрузок по времени. Промышленные когенерационные установки целесообразны для производств, аграрных и биогазовых комплексов, тепличных хозяйств, больниц, гостиниц, торговых центров, водоканалов, очистных сооружений и систем централизованного теплоснабжения.
Важными условиями являются стабильная базовая нагрузка, продолжительное время работы в течение года, прогнозируемое снабжение топливом и возможность использовать тепло не только зимой. Дополнительными аргументами могут быть высокая стоимость или ограниченная надёжность внешнего электроснабжения, потребность в технологической горячей воде или паре, а также наличие биогаза.
Если значительную часть тепла приходится регулярно сбрасывать в атмосферу, экономический результат когенерации ухудшается.
Установку не следует выбирать только по максимальной электрической нагрузке объекта. Для расчёта анализируют почасовой профиль электропотребления, суточную и сезонную потребность в тепле, минимальную базовую и пиковую нагрузку, необходимую температуру теплоносителя и потребность в технологическом паре.
Также учитывают работу на частичной мощности, возможность или ограничение выдачи электроэнергии в сеть и будущее расширение предприятия. Часто целесообразно ориентироваться на базовую электрическую или тепловую нагрузку: тогда установка работает достаточное количество часов без частых остановок, а произведённая энергия используется непосредственно на объекте.
Когенерационная установка на газе чаще всего работает на природном газе со стабильными характеристиками. Для него доступен широкий выбор газопоршневого и газотурбинного оборудования, а источник тепла при необходимости можно объединить с газовой котельной для покрытия пиковых нагрузок.
Когенерационная установка на биогазе актуальна для аграрных предприятий, полигонов и очистных сооружений. Перед подбором оборудования необходимо проанализировать состав газа и предусмотреть его подготовку, включая контроль влажности, сероводорода, силоксанов и других примесей.
Биометан, LPG и другие газообразные виды топлива можно использовать только после подтверждения совместимости производителем оборудования. При подборе учитываются состав, калорийность и детонационная стойкость топлива.
Газопоршневые когенерационные установки распространены в малом и среднем диапазоне мощностей. Они позволяют модульно наращивать генерацию и относительно гибко работать с переменной нагрузкой, поэтому часто применяются на промышленных и коммерческих объектах.
Газотурбинные установки обычно рассматривают для больших мощностей и систем, которым требуется значительный объём высокотемпературного тепла. Такие установки часто применяют в энергоцентрах и крупных промышленных системах. Выбор технологии определяется не только электрической мощностью, но и температурными параметрами тепла, видом топлива, графиком работы, требованиями к площадке и техническому обслуживанию.
При параллельной работе установка синхронизируется с внешней электрической сетью и покрывает часть или всё текущее потребление объекта. Если экспорт не предусмотрен, автоматика ограничивает выдачу излишков электроэнергии в сеть в соответствии с согласованной схемой подключения.
В островном режиме когенерационный комплекс питает выделенную внутреннюю сеть, а в резервном — поддерживает определённых критических потребителей. Однако не каждая установка автоматически продолжает работать после исчезновения внешнего напряжения.
Для этого необходимы функция островного режима, защита и автоматика отделения от сети, способность принимать переменную нагрузку, а в отдельных случаях — автономный пуск без внешнего напряжения. Конкретные сетевые требования определяются для каждого проекта.
Утилизированное тепло используют для отопления, ГВС, сушки, подогрева сырья, поддержания технологических температур, производства пара или теплоснабжения соседних объектов.
Тепловая схема может включать теплообменники, буферные ёмкости, систему аварийного охлаждения и комбинированные (многотопливные) котельные для резервирования и покрытия пиковых нагрузок.
Тригенерация дополняет производство электроэнергии и тепла получением холода с помощью абсорбционной холодильной машины. Такое решение может быть целесообразным для пищевых производств, холодильных складов, больниц, гостиниц, торговых центров и объектов со значительной потребностью в летнем кондиционировании.
Это позволяет эффективно использовать тепло и в периоды, когда потребность в отоплении снижается.
Результат определяют стоимость и стабильность поставок топлива, цена электроэнергии, которую замещает собственная генерация, объём полезно использованного тепла, количество часов работы и фактическая нагрузка установки.
В расчёт также включают расходы на сервисное обслуживание, ресурс до капитального ремонта, подключение к сетям, резервное оборудование, налоги, обязательные платежи и капитальные затраты.
Поэтому срок окупаемости определяют только после индивидуального технико-экономического анализа и сравнения конфигураций. Примеры реализованных инженерных решений можно посмотреть в портфолио Teploformat Engineering.
Система управления контролирует параметры двигателя или турбины, подачу топлива, электрическую нагрузку, тепловой контур и синхронизацию с сетью. Она обеспечивает аварийную разгрузку или остановку, передачу уведомлений, архивирование данных и дистанционный мониторинг. При необходимости предусматривается интеграция с BMS или SCADA.
Проект также должен учитывать вентиляцию, отведение выхлопных газов, шум, вибрацию, пожарную безопасность и экологические показатели. Регламентные работы планируют с учётом рекомендаций производителя и условий эксплуатации. Подробнее о технической поддержке — в разделе «Гарантия и сервис».
Проектируя когенерационные установки в Украине, Teploformat Engineering собирает исходные данные и анализирует графики электрической и тепловой нагрузки, а также характеристики доступного топлива. Инженеры формируют энергетический баланс, выполняют технико-экономическое сравнение и подбирают технологию, электрическую и тепловую мощность.
Teploformat Engineering проектирует тепловую и электрическую части, комплектует оборудование, выполняет монтаж когенерационной установки, подключение и синхронизацию с сетью.
В комплекс работ также входят пусконаладочные работы, настройка автоматики, обучение персонала и сервисное сопровождение. Модульная когенерационная установка адаптируется к площадке, инженерным сетям и необходимому режиму эксплуатации.
Для предварительного подбора предоставьте почасовые или ежемесячные данные о потреблении электроэнергии и тепла, информацию о доступном топливе, параметрах тепловой системы и желаемом режиме работы с электрической сетью.
Заполните форму предварительного расчёта — специалисты Teploformat Engineering сформируют энергетический баланс и предложат технически обоснованную конфигурацию.
