Паровая модульная котельная: подготовка воды, питание, продувка и возврат конденсата

Паровая модульная котельная должна стабильно подавать потребителям пар с требуемыми давлением, температурой и качеством, однако её надёжность определяется не только самим котлом. На результат одновременно влияют состав исходной воды, доля возвращаемого конденсата, способ деаэрации, работа питательных насосов, режим продувки и настройки автоматики. Ошибка в одном из этих элементов нарушает весь водно-паровой цикл, ускоряет коррозию или образование отложений и создаёт риски для оборудования, работающего под давлением.

Поэтому состав модульной котельной нельзя корректно определить только по требуемой производительности в тоннах пара в час. Окончательную схему формируют на основании исходных данных конкретного объекта, тепловых и гидравлических расчётов, требований технологических потребителей, характеристик выбранного котла и применимых к проекту норм.

Паровая модульная котельная: исходные параметры и водно-паровой цикл

Проектирование начинают с профиля потребления пара. Помимо средней и максимальной производительности, необходимы рабочее давление в точках подключения, допустимые колебания параметров, продолжительность пиков, очередность пуска аппаратов и характер нагрузки. Двум предприятиям с одинаковой заявленной производительностью может потребоваться разное количество котлов, иной диапазон регулирования и различное резервирование, если одно работает равномерно, а другое кратковременно включает крупных потребителей.

Отдельно уточняют, требуется ли насыщенный или перегретый пар, какой должна быть степень его сухости, где расположены потребители и какие потери возможны в сети. Важны длина и конфигурация паропроводов, перепады высот, тепловое расширение, дренирование, режим прогрева и работа конденсатоотводчиков. Без этих данных производительность котла не показывает, какие параметры фактически будут доступны на входе в технологическое оборудование.

Базовый цикл можно представить в виде последовательности: исходная вода, водоподготовка, деаэрация или бак питательной воды, питательные насосы, котёл, паровая сеть, потребитель и система сбора конденсата. Возвращаемый конденсат смешивают с подготовленной подпиточной водой только тогда, когда его качество соответствует принятым требованиям. Часть воды безвозвратно теряется с паром прямого использования, дренажами, продувкой, утечками или потоками, которые нельзя вернуть из-за загрязнения.

Для правильного баланса важно различать четыре среды. Подпиточная вода компенсирует потери системы после необходимой обработки. Конденсат образуется после передачи паром теплоты и может возвращать в котельную как воду, так и значительную часть тепловой энергии. Питательная вода — это поток, подаваемый насосами в котёл после смешивания и подготовки, а котловая вода находится непосредственно в котле и концентрирует растворённые примеси вследствие испарения.

На стадии сбора данных также определяют доступное топливо, электрическую мощность, качество и надёжность водоснабжения, возможность отвода стоков и условия размещения модуля. Если источником теплоты служит природный газ, требования к топливному хозяйству и автоматике учитывают в составе решения для газовой котельной. При необходимости резервного или основного жидкого топлива отдельно прорабатывают его хранение, подогрев, перекачивание и безопасную подачу к горелке.

Границы проектирования должны охватывать не только модуль, но и точки присоединения паропроводов, конденсатопроводов, воды, канализации, электроснабжения и топливных коммуникаций. Именно на этих границах часто возникают неучтённые потери давления, несовместимость режимов или неопределённость ответственности за контроль качества конденсата. Согласованная принципиальная схема позволяет видеть весь цикл, а не набор отдельных агрегатов.

Водоподготовка, деаэрация и запас питательной воды

Водоподготовка паровой котельной начинается с репрезентативного анализа исходной воды и требований производителя выбранного котла. Оценивают жёсткость, щёлочность, электропроводность, содержание растворённых солей, кислорода, кремния, железа, органических примесей и другие показатели, существенные для конкретного давления и типа оборудования. Разовый анализ желательно сопоставить с сезонными изменениями источника, поскольку состав водопроводной или скважинной воды не всегда остаётся постоянным.

Жёсткость способствует образованию отложений на поверхностях нагрева, а растворённые газы и неподходящий водно-химический режим усиливают коррозию. При этом простое требование умягчать всю воду не описывает полного решения. По результатам анализа могут применяться механическая фильтрация, умягчение, мембранное обессоливание, корректировка pH, дозирование реагентов или комбинация процессов, однако ни один из них не следует автоматически считать обязательным для каждого объекта.

При выборе технологии учитывают не только качество очищенной воды, но и фактический расход подпитки, стабильность реагентов, необходимость резервирования и возможность контролировать результат. Высокая доля качественного конденсата уменьшает нагрузку на водоподготовку, но не отменяет анализа подпиточной воды. Если конденсат возвращается неравномерно, установка должна корректно работать и в периоды его минимального поступления.

В материальный баланс включают воду на собственные нужды фильтров, растворы реагентов, стоки регенерации и концентрат мембранной установки. Их состав и температура должны соответствовать принятой схеме отвода и местным условиям подключения к канализации. В противном случае уменьшение солесодержания питательной воды может создать непредусмотренную нагрузку на инженерные сети объекта.

После основной подготовки из воды удаляют растворённые газы. Деаэрация воды уменьшает поступление кислорода и углекислого газа в питательный тракт, однако её тип и рабочий режим зависят от давления, температуры, схемы использования пара и требований котла. Может применяться термический, вакуумный, химический или комбинированный процесс; выбор делают не по названию оборудования, а по необходимому остаточному содержанию газов и условиям конкретной системы.

Бак питательной воды одновременно принимает подготовленную подпитку и пригодный к возврату конденсат, выравнивает их поступление и создаёт оперативный запас перед насосами. Его вместимость определяют по балансу, динамике нагрузки, режиму пуска и допустимому времени реакции системы. Слишком малый объём вызывает частые колебания уровня и температуры, а необоснованно большой увеличивает габариты, тепловые потери и инерционность.

Температурный режим бака согласовывают с деаэрацией и допустимыми условиями на входе насосов. Холодная подпитка или резкое поступление конденсата с другой температурой способны нарушить удаление газов и вызвать термические напряжения. Поэтому смешивание потоков, расположение вводов, поддержание уровня, вентиляция и отвод выпара являются частью единой инженерной схемы.

Автоматика бака должна контролировать минимальный и максимальный уровни, управлять подпиткой и предотвращать переполнение. Сигнал низкого уровня необходимо связать с защитой питательных насосов и котла, а перелив и дренаж — отвести безопасным способом. Для эксплуатации также требуются доступные точки отбора проб, очистки, осмотра и проверки приборов.

Питательные насосы и регулирование уровня в котле

Питательная вода котла подаётся против давления в паровом пространстве, поэтому насос выбирают не только по номинальному расходу. При расчёте учитывают рабочий и предельный режимы котла, сопротивление трубопроводов, арматуры и регулирующего органа, необходимый запас напора, температуру воды, допустимый диапазон работы и резервирование. Рабочая точка должна оставаться в приемлемой области характеристики насоса во всех предусмотренных режимах.

Особого внимания требует кавитационный запас, который часто обозначают NPSH. Горячая вода ближе к кипению, поэтому низкое давление на всасывании, чрезмерное сопротивление линии или недостаточная высота установки бака могут вызвать образование паровых пузырьков в насосе. Доступный запас проверяют в наиболее неблагоприятном режиме и сопоставляют с требованиями производителя, учитывая реальную температуру, уровень в баке и потери во всасывающем трубопроводе.

Резервирование определяют по допустимости остановки производства, количеству котлов и регламенту обслуживания. Наличие резервного насоса само по себе не гарантирует надёжности: необходимы автоматическое или регламентированное переключение, контроль готовности, правильно подобранная запорная арматура и периодическая проверка агрегата, который длительное время не работает. Схема должна позволять обслуживать один насос без опасного вмешательства в действующий тракт.

При ступенчатом питании насос или клапан включается и отключается между заданными уровнями. Такой принцип может быть достаточным для оборудования и нагрузок, для которых производитель допускает циклическую подачу, однако он создаёт более заметные колебания расхода и уровня. Непрерывное регулирование плавно изменяет подачу с помощью клапана, частотного преобразователя или другого предусмотренного средства, что может лучше соответствовать котлам с широким диапазоном нагрузки.

Универсально лучшего способа не существует: решение зависит от конструкции котла, водяного объёма, скорости изменения паровой нагрузки и алгоритмов производителя. Для относительно стабильного процесса может быть достаточно сигнала уровня, тогда как динамичной системе требуется учитывать расход пара и питательной воды. Это помогает отличить реальное изменение запаса воды от временного подъёма или снижения показываемого уровня из-за изменения парообразования.

Контроль уровня относится к критическим функциям безопасности. Рабочее регулирование и аварийную защиту целесообразно строить так, чтобы отказ одного измерительного канала не оставлял котёл без предусмотренной блокировки. Состав датчиков, их независимость, периодичность проверки и логика остановки устанавливаются проектом, документацией производителя и применимыми требованиями к оборудованию под давлением.

Продувка парового котла и возврат конденсата

При образовании пара большинство растворённых примесей остаётся в котловой воде, поэтому их концентрация постепенно увеличивается. Непрерывная продувка парового котла отводит часть воды, чтобы удерживать солесодержание или электропроводность в установленных пределах. Это не промывка котла, а управляемый элемент водно-химического режима, связанный с качеством питательной воды, нагрузкой и характеристиками оборудования.

Периодическую, или нижнюю, продувку преимущественно применяют для удаления осадка и шлама из нижних точек. Её продолжительность и частоту определяют по конструкции котла, результатам анализов, режиму эксплуатации и инструкции производителя. Непрерывная и периодическая продувка выполняют разные функции, поэтому одну нельзя механически заменять другой.

Расход непрерывной продувки определяют по балансу солей: допустимую концентрацию примесей в котловой воде сопоставляют с их поступлением вместе с питательной водой. Фиксированный процент без привязки к анализам является ненадёжным ориентиром. Если изменяются доля конденсата, качество подпитки или нагрузка котла, расчётный и фактический режимы продувки также могут измениться.

Продувочная вода выходит горячей и под давлением, поэтому её нельзя направлять непосредственно в обычную канализацию без проверенного технического решения. Схема может включать сепаратор, бак-охладитель, смешивание с холодной водой или теплообменник. Выбор зависит от параметров потока, возможности использовать вторичный пар или теплоту воды и требований к безопасному отводу стоков.

Возврат конденсата уменьшает потребность в подпитке и возвращает часть теплоты, однако в бак питательной воды можно принимать только контролируемый поток. Для каждой группы потребителей оценивают температуру, давление, возможное загрязнение технологическим продуктом, маслами или химическими веществами, а также наличие продуктов коррозии. Если риск загрязнения высок, потоки целесообразно разделять и контролировать до их объединения.

Система возврата включает конденсатоотводчики, сборные трубопроводы, конденсатные баки, насосы и средства контроля. Конденсатоотводчик должен выпускать конденсат и неконденсируемые газы без неоправданной потери острого пара, но его тип выбирают по нагрузке, перепаду давления и характеру потребителя. Неправильный подбор или загрязнение прибора может привести как к затоплению теплообменного оборудования, так и к постоянному пропусканию пара.

Когда горячий конденсат переходит в зону более низкого давления, его часть мгновенно испаряется и образует вторичный пар, также называемый флеш-паром. Его можно использовать у потребителя более низкого давления или для подогрева воды, если это оправдано тепловым балансом и режимом работы. Если утилизация нецелесообразна, выпар необходимо безопасно отвести и учесть в балансе потерь.

Конкретную долю возврата конденсата устанавливают после аудита потребителей, а не по общему нормативу. Прямое использование пара, удалённые или периодически работающие аппараты, риск загрязнения и экономика прокладки обратной сети могут ограничивать возврат. При этом потери из-за неисправных конденсатоотводчиков, неизолированных линий или открытых баков часто обнаруживаются только при инструментальном обследовании.

Автоматика, безопасность и ввод котельной в эксплуатацию

Автоматика паровой котельной объединяет регулирование производительности с независимыми защитными функциями. Контролируются уровень воды, давление пара, состояние пламени или другого источника нагрева, параметры питательного тракта, работа насосов и критические показатели водно-химического режима. При опасном отклонении система должна перевести оборудование в состояние, предусмотренное проектом и инструкциями производителя.

Предохранительные устройства, арматуру и контрольно-измерительные приборы выбирают по рабочим параметрам и категории оборудования. Важно разделять функцию технологического регулирования и функцию аварийной защиты, а также обеспечивать возможность проверки каналов без имитации безопасного состояния только на экране оператора. Архивирование аварий, запись трендов и понятная сигнализация упрощают поиск причин отклонений.

В рамках водно-химического режима контролируют не только подготовленную воду, но и питательную и котловую воду, конденсат и продувку в определённых проектом точках. Набор показателей и периодичность лабораторного контроля зависят от котла, давления, режима работы и рекомендаций производителя. Автоматический датчик электропроводности полезен для оперативного регулирования, но не заменяет правильный отбор проб, калибровку и лабораторную проверку.

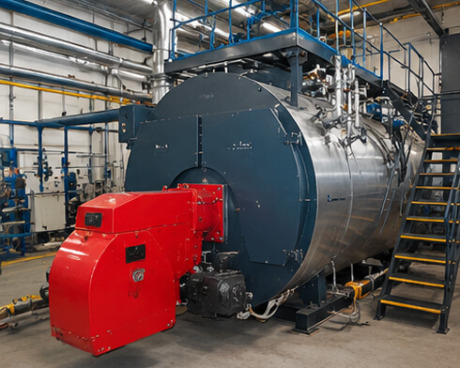

Перед пуском проверяют монтаж трубопроводов и оборудования, направления потоков, арматуру, дренажи, импульсные линии, электрические цепи, блокировки и связь между подсистемами. Испытания на прочность и плотность, промывку, настройку горелки, проверку защит и другие операции проводят по утверждённой программе с учётом документации фактически установленного оборудования. Для решения на жидком топливе дополнительно проверяют весь тракт от хранения до горелки; соответствующие требования прорабатывают как часть жидкотопливной котельной.

Пусконаладочные работы включают постепенный прогрев паропроводов, контроль дренирования, испытание конденсатоотводчиков, настройку питания и продувки, а также проверку системы при разных нагрузках. Одновременно устанавливают рабочий водно-химический режим: определяют контрольные точки, порядок отбора проб, уставки, действия персонала при отклонениях и форму эксплуатационных записей. Настройка в одном стабильном режиме не подтверждает правильную работу во время пиков или быстрого снижения потребления.

Эксплуатация оборудования под давлением требует соответствующей организации работ, квалифицированного персонала, инструкций, журналов и предусмотренных проверок. Состав разрешительных процедур, оценки соответствия, экспертизы и ввода в эксплуатацию определяют для конкретного объекта по характеристикам оборудования и виду работ. Модульное исполнение сокращает объём монтажа на площадке, но не отменяет проектирования, проверки безопасности и выполнения применимых требований.

После ввода в эксплуатацию важно анализировать тренды, а не только отдельные показания: изменение расхода подпитки, электропроводности, частоты продувки, температуры конденсата, циклов насосов и срабатываний сигнализации. Так можно раньше обнаружить утечку, ухудшение водоподготовки, пропускание пара или неустойчивое регулирование. Плановое обслуживание целесообразно связывать с реальной историей эксплуатации и условиями гарантии и сервиса установленного оборудования.

TeploFormat Engineering может проработать паровую часть в комплексе с топливным хозяйством, автоматикой, модульным зданием и внешними подключениями. Для реализации котельной под ключ сначала фиксируют границы ответственности, исходные данные и критерии приёмки, а затем определяют состав оборудования. Такой подход позволяет проверить решение по материальному и тепловому балансам ещё до закупки.

Итак, надёжная паровая модульная котельная начинается с согласованного профиля потребления пара, подтверждённого качества воды и реального баланса конденсата. Водоподготовка, деаэрация, питательные насосы, продувка и автоматика должны быть рассчитаны как взаимосвязанная система, а числовые параметры и состав оборудования — определены для конкретного объекта.
