Блочно-модульная котельная: конструкция, принцип работы и сферы применения

Блочно-модульная котельная позволяет компактно организовать производство тепла для отопления, горячего водоснабжения или технологических нужд. Оборудование размещают в одном или нескольких заводских модулях.

После доставки модули устанавливают на подготовленной площадке, соединяют между собой и подключают к внешним инженерным сетям. БМК не является отдельным типом котельной по виду топлива: это прежде всего вариант конструктивного исполнения и компоновки оборудования.

Что такое блочно-модульная котельная

Блочно-модульная котельная — это теплогенерирующий комплекс высокой степени заводской готовности, оборудование которого размещают в одном или нескольких специально спроектированных модулях. Она обеспечивает отопление, горячее водоснабжение, производство пара или технологическое тепло и может работать как основной, пиковый либо резервный источник. Функции комплекса определяются проектом.

Стационарную котельную обычно размещают в здании, построенном или переоборудованном на объекте. Модульную котельную доставляют в виде готовых блоков с предварительно смонтированными системами.

Контейнерная котельная — компактный вариант модульного исполнения. Транспортабельную или передвижную котельную проектируют с учётом перемещения. Однако не каждую БМК можно перенести без демонтажа, повторного подключения, проверок и процедур для нового места эксплуатации.

Из чего состоит блочно-модульная котельная

Конструкция блочно-модульной котельной зависит от мощности, вида топлива, параметров теплоносителя, режима работы и условий объекта. Типовой перечень узлов не является универсальной комплектацией.

Модульная конструкция

Основой модуля служит металлический каркас с ограждающими конструкциями и теплоизоляцией. Предусматриваются двери, технологические проёмы и проходы, вентиляция, освещение и внутренние инженерные системы.

Модули устанавливают на основание или фундамент, рассчитанный для конкретных нагрузок и грунтовых условий. Материалы, габариты, огнестойкость конструкций и расстояния определяются при проектировании.

Основное и вспомогательное оборудование

БМК может включать котлы, горелки или топочные устройства, циркуляционные и подпиточные насосы, теплообменники, коллекторы и трубопроводы. Применяются запорная, регулирующая и предохранительная арматура, расширительные баки, приборы контроля и учёта.

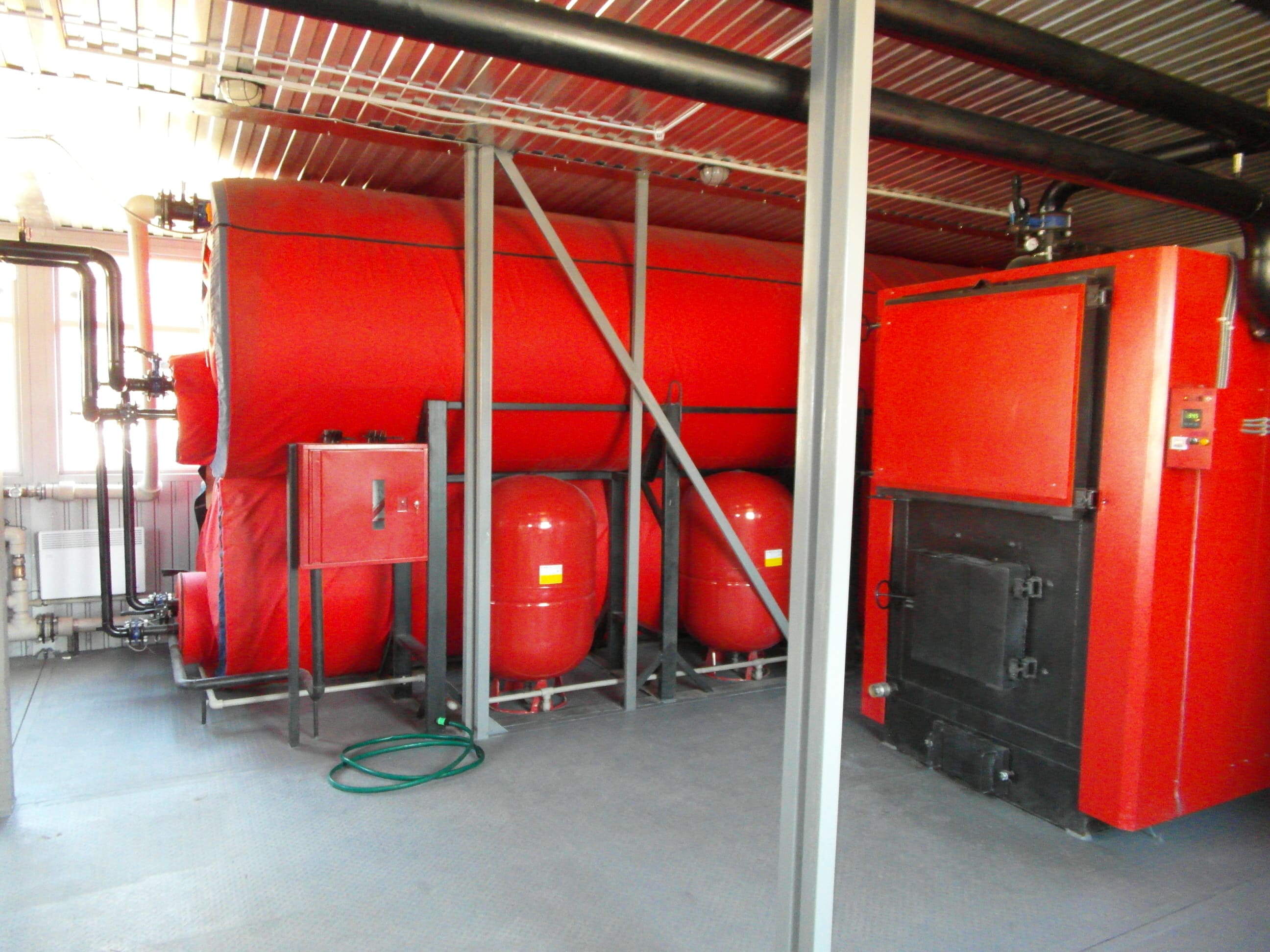

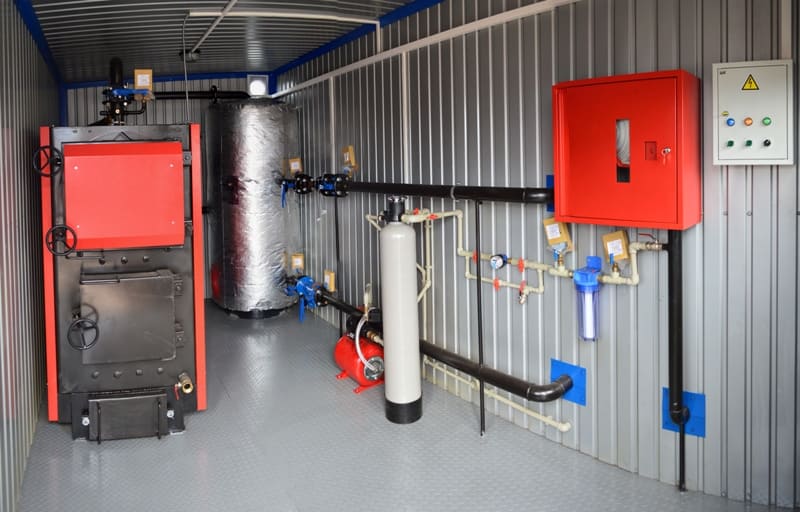

При необходимости предусматриваются водоподготовка, хранение и подача топлива, дымовые трубы и газоходы. В твердотопливных решениях могут потребоваться топливоподача и золоудаление. Состав определяется технологической схемой и оборудованием.

Автоматика и системы безопасности

Автоматика поддерживает заданную температуру или давление, управляет котлами, насосами и горелками, а при нескольких теплогенераторах может обеспечивать каскадное регулирование. Она контролирует аварийные параметры и останавливает оборудование в ситуациях, предусмотренных проектом.

Данные и сообщения могут передаваться в диспетчерскую систему, BMS или SCADA, если это предусмотрено техническим заданием. Возможность эксплуатации без постоянного присутствия персонала определяется утверждённым проектом, типом оборудования и применимыми требованиями безопасности.

Как работает блочно-модульная котельная

Принцип работы модульной котельной заключается в последовательном преобразовании энергии и передаче тепла потребителям:

Топливо или электрическая энергия поступает к теплогенерирующему оборудованию.
В котле происходит сжигание топлива или преобразование электроэнергии в тепло.
Тепло передаётся воде, раствору гликоля, пару или другому предусмотренному проектом теплоносителю.
Насосное оборудование обеспечивает циркуляцию теплоносителя между котельной и потребителями.
После отдачи тепла охлаждённый теплоноситель возвращается в котельную.
Автоматика контролирует рабочие параметры и регулирует производительность в соответствии с фактической нагрузкой.

Системы топливоподачи, дымоудаления и отвода продуктов сгорания применяются только в соответствующих топливных установках. В электрической котельной отсутствуют процесс горения и дымовые газы.

На каких видах топлива может работать БМК

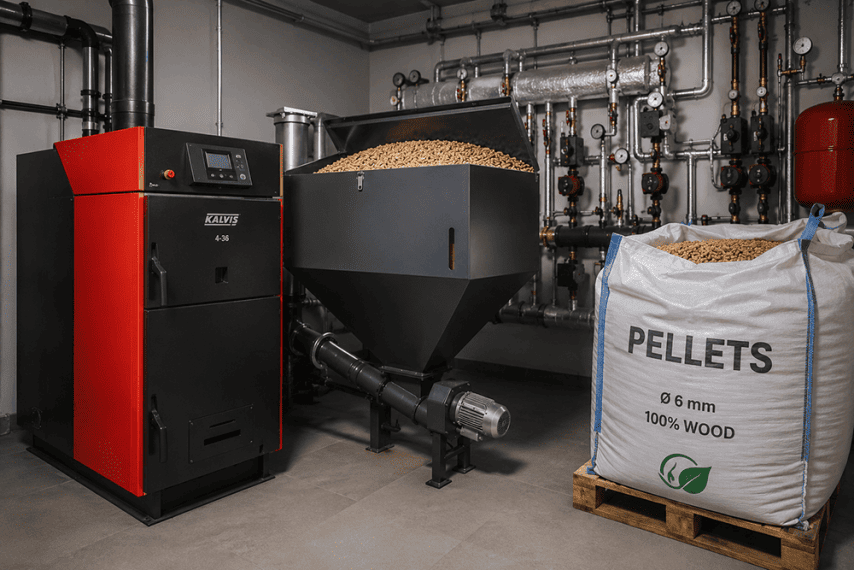

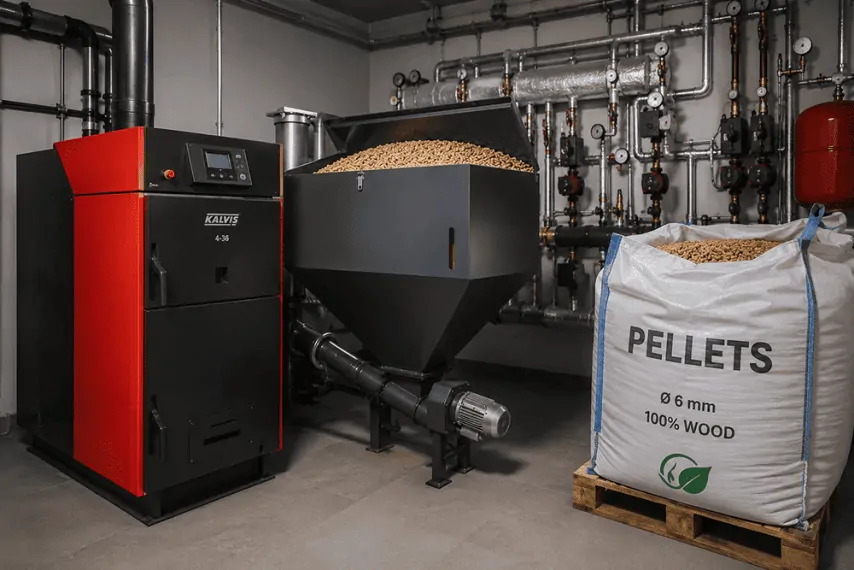

Источником энергии могут быть природный или сжиженный газ (LPG), пеллеты, дрова, щепа, брикеты, уголь, дизельное или печное топливо, мазут либо электроэнергия. Для газовых проектов TFE проектирует газовые котельные. Для биомассы и другого твёрдого топлива — твердотопливные котельные. Если источником энергии является электричество, применяются электрические котельные.

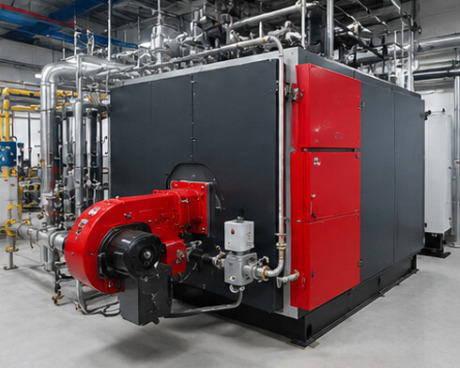

Когда требуется переход между основным и резервным энергоносителями, рассматриваются комбинированные (многотопливные) котельные. Универсально самого выгодного топлива не существует: выбор зависит от его доступности и стоимости, логистики, необходимой мощности, графика нагрузок и требований объекта.

Где применяются блочно-модульные котельные

Модульные решения применяются на промышленных предприятиях, в аграрных комплексах, на фермах, в теплицах и на зерносушильных объектах. Они также подходят для складов, логистических и жилых комплексов, гостиниц, торговых и офисных зданий.

БМК может обеспечивать теплом больницы, учебные и бюджетные учреждения, коммунальную инфраструктуру, стройплощадки и удалённые объекты. Она также может служить резервным или пиковым источником тепла.

Промышленная модульная котельная не является готовым универсальным решением для любой площадки. Возможность её размещения оценивается индивидуально с учётом назначения объекта, окружающей застройки, мощности, топлива, доступных сетей и нормативных ограничений.

Преимущества и ограничения модульного исполнения

Заводская готовность позволяет заранее собрать и проверить системы и сократить объём монтажа на объекте. Другие преимущества — компактная компоновка, автоматизация, диспетчеризация и поэтапное увеличение мощности, если оно предусмотрено проектом.

Перемещение возможно только для соответствующей конструкции и требует отключения, транспортировки, повторного монтажа, подключения к сетям и необходимых проверок.

Площадку или фундамент готовят заранее, а котельную подключают к инженерным сетям. Конфигурация зависит от транспортных габаритов. Топливные решения требуют организации топливного хозяйства, вентиляции, дымоудаления и мер безопасности. После монтажа проводятся пусконаладочные работы и проверки.

Что учесть при проектировании и вводе в эксплуатацию

Проектирование модульной котельной начинается с определения нагрузок, назначения объекта, топлива, параметров теплоносителя и режимов работы. Анализируются размещение, сети, класс последствий, газовое хозяйство, оборудование под давлением и стационарные источники выбросов.

Технические решения должны соответствовать применимым ДБН по котельным, газоснабжению и пожарной безопасности, правилам охраны труда и технической эксплуатации, законодательству об охране атмосферного воздуха. Единого пакета разрешений для всех БМК нет: документацию, согласования и процедуры определяют с учётом характеристик объекта и актуальных норм.

Котельная под ключ охватывает изготовление модулей, обследование, расчёты, проектирование, подготовку площадки, подведение сетей, монтаж, пусконаладочные работы и ввод в эксплуатацию. Такой подход применяется при реализации промышленных модульных котельных «под ключ».

БМК представляет собой гибкий вариант автономного, резервного или технологического теплоснабжения, однако её конфигурацию нельзя выбирать только по требуемой мощности. Необходимо учитывать тепловые нагрузки, доступное топливо, режим работы, параметры инженерных сетей, место установки и необходимый уровень автоматизации.
